KJ307X煤礦安全監控系統是我公司采用先進的計算機編程工具和主流的計算機網絡、數據庫技術開發的綜合監控系統。

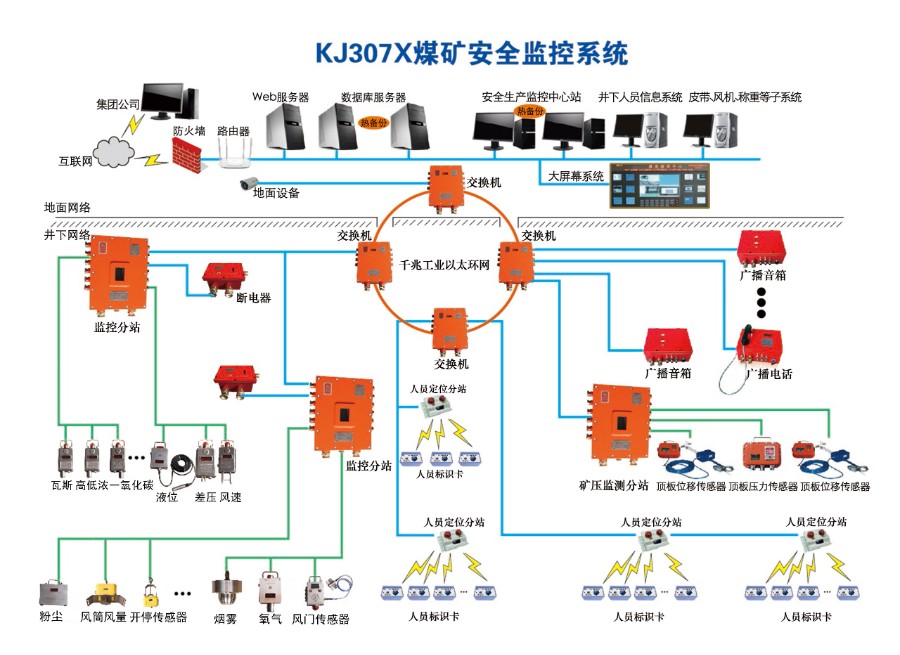

整個系統利用工業以太環網+現場總線通訊架構實現礦井上下信息化傳輸，使本系統在設備抗干擾、實時性、穩定性、防護等級、數字化、數據分析應用、數據融合等方面技術水平進一步提升。KJ307X 煤礦安全監控系統可全面監控礦井上下各種環境情況，以及風機、提升、電力、礦壓等參數同時與人員定位、應急廣播、無線通訊、瓦斯抽放、視頻監控等多系統數據融合，實現多系統聯動報警、信息推送等功能，大大提高了礦并安全生產水平和管理效率，適合于各類大中小型煤礦裝備使用。
●系統監控容量: 66臺以太網光纖分站。
●分站監控容量: 12 路模擬量/開關量傳感器，5路控制器。
●系統巡檢周期:不大于20s。
●控制執行時間:不大于2S。
●雙機切換時間:不大于1min。
●模擬量傳輸處理誤差:不大于0.5%。
●誤碼率:不大于10-9。
●傳輸方式
1.監控主機與交換機(井上)之間的傳輸
傳輸方式: TCP/IP 以太網電信號;傳輸速率: 100Mbps.
2.交換機與交換機之間的傳輸
傳輸方式: TCP/IP 以太網光信號;傳輸速率: 1000Mbps; 接口數量: 3個。
3.交換機與分站之間的傳輸
傳輸方式: TCP/IP 以太網光信號;傳輸速率: 100Mbps;接口數量:交換機3個，分站2個。
4.分站與分站之間的傳輸
傳輸方式: TCP/IP 以太網光信號;傳輸速率: 100Mbps; 接口數量: 2個。
5.傳感器、執行器與分站之間的傳輸
傳輸方式: RS485 信號，主從式、半雙工、RS485 總線，傳輸速率: 2400bps。
●傳輸距離
1.交換機與交換機之間的傳輸: 10km
2.交換機與分站之間的傳輸: 10km
3.分站與分站之間的傳輸: 10km
4.傳感器、執行器與分站之間的傳輸: 2km
●供電:地面為AC220V,井下設備為380V/660V。
