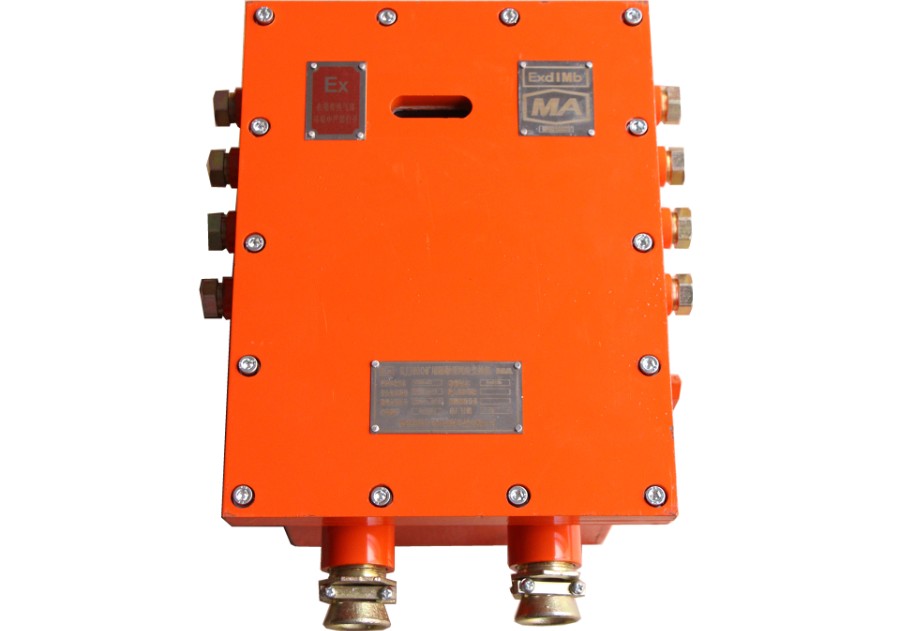

KJJ660礦用隔爆型網絡交換機是一款工業級、網管型、冗余以太網交換機，允許安裝在煤礦井下有煤塵和瓦斯的危險氣體環境中，用來使井下及現場各個安全監控設備通過KJ307X-F礦用隔爆兼本安型監控分站接入，通過井下工業以太環網，完成各類控制信號與地面控制微機的通信傳輸，最終形成了高可靠性的煤礦信息傳輸平臺。井下所有子系統和設備全部通過交換機及環網與地面進行數據交換，獲得井下的相關信息，控制網通過地面控制計算機管理，實現遠程控制和遠程監測。
技術指標:
● 供電電源:額定電壓：380V/660V，功率≤200W
● 防爆標志：ExdI Mb
● 百兆以太網電信號接口方式：TCP/IP
1）接口數量：4路
2）傳輸速率：100Mbps
3）最大傳輸距離：5m
● 百兆以太網光信號：
1）接口方式：：LC單模光纖（波長1310nm）
2）接口數量：3路
3）發射功率：-20dBm～0dBm
4）傳輸速率：100Mbps
5）最大傳輸距離：10km
● 千兆以太網光信號：
1）接口方式：SC單模光纖（波長1310nm）
2）接口數量：3路
3）發射功率：-20dBm～0dBm
4）傳輸速率：1000Mbps
5）最大傳輸距離：10km
● 備用供電電源：
交流電停電時，備用電池立即自動投入工作。工作時間≥4小時
● 最大監控容量：
1）系統最多可接入66臺以太網光纖分站，最多支持6個百兆以太網光纖支路，每個百兆以太網光纖支路最多可接入11臺以太網光纖分站，系統最大接入測點容量792個點（包括模擬量、開關量）。
2) 每臺交換機最多支持3個百兆以太網光纖支路。
3) 系統中每臺分站最大監控容量：(a) 最大接入測點容量：12個（包括模擬量、開關量）；(b)最大控制輸出容量：4個；(c)3路RS485數字量信號通道。
